抱桿組塔施工過程，需根據現場實際情況而經常改變工況進行起重作業，如改變起吊角度(幅度)、起吊臂長等，而在不同工況參數下所能起吊的最大額定起重量及工作最大、最小變幅是不同的，因此需要一套裝置對以上參數綜合監測判斷，作出起重機正常工作、滿載、超載、變幅超上限、變幅超下限等工作狀態的指示并相應報警、提示、控制，以保證起重機械的正常工作。
WTL-A170V2系列抱桿安全監測系統主要用于兩路及以下重量信號及兩路角度信號、兩路吊鉤高度防過卷信號的監控，可用于雙搖臂抱桿、汽車吊、履帶吊、門機、港口吊、等監控信號較多的起重設備。
落地式抱桿吊監測系統
雙搖臂抱桿在工作時，需根據現場實際情況而經常改變工況進行起重作業，如改變起吊角度(幅度)、起吊臂長等，而在不同工況參數下所能起吊的最大額定起重量及工作最大、最小變幅是不同的，因此需要一套裝置對以上參數綜合監測判斷，作出起重機正常工作、滿載、超載、變幅超上限、變幅超下限等工作狀態的指示并相應報警、提示、控制，以保證起重機械的正常工作。
WTL-A170V2-LD型安全監測系統就是應上述要求，應用于起重機械的安全保護裝置。國家技術監督局正式頒布的《GB12602-2009起重機械超載保護裝置安全技術規范》中，對起重機力矩限制器的裝備與技術性能提出了明確的要求。WTL-A170V2-LD型安全監測系統主要用于兩路及以下重量信號及兩路角度信號、兩路吊鉤高度防過卷信號的監控，可用于雙搖臂抱桿、汽車吊、履帶吊、門機、港口吊、等監控信號較多的起重設備。
基于現場組塔作業的場地及施工環境要求，我司針對于雙搖臂抱桿監測系統升級成無線版，所有傳感器采用電池供電，信號通過遠程傳輸至地面接收終端實時顯示。

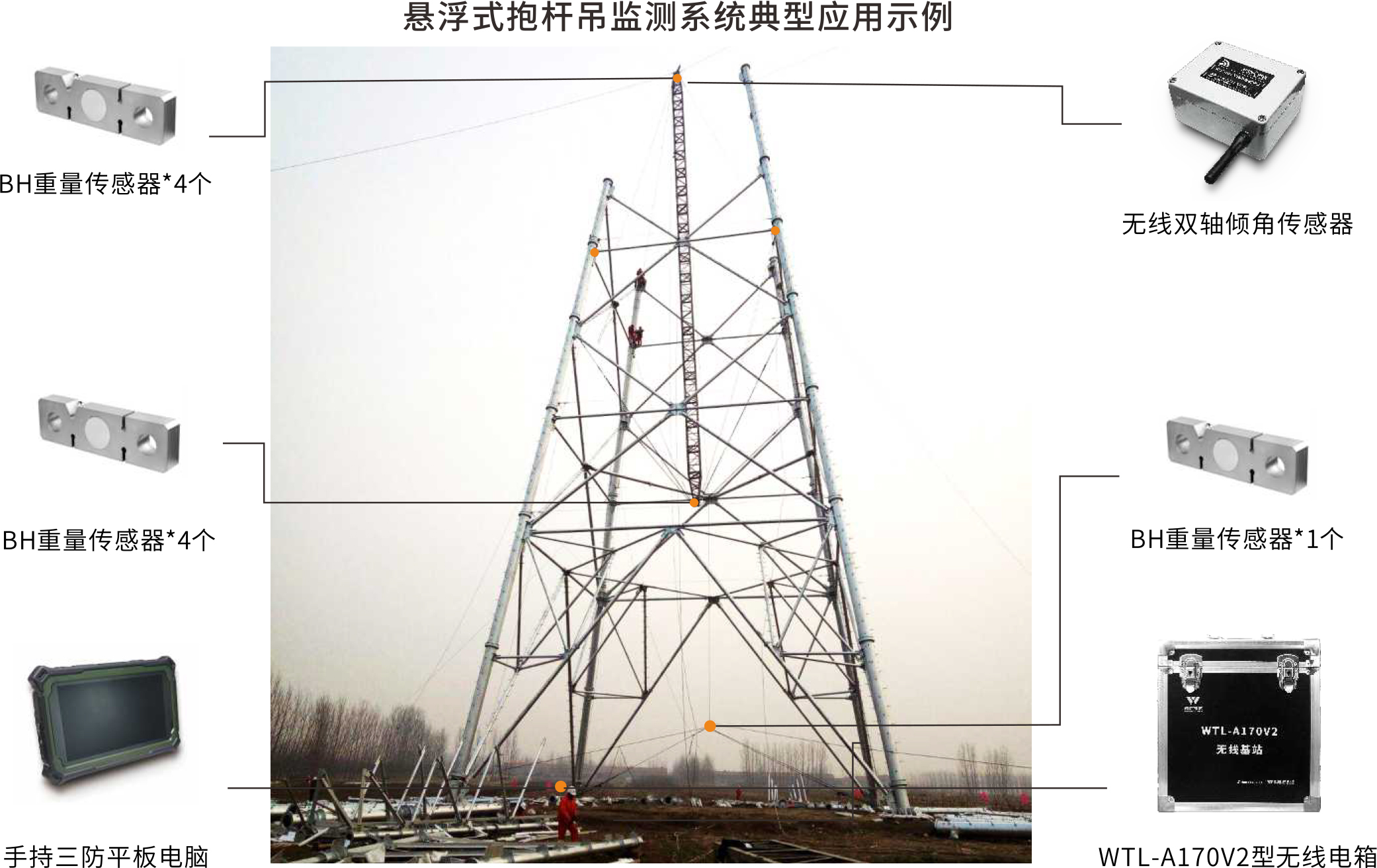

輸電線路鐵塔是電力新基建的重要支撐，各類鐵塔組立安全監管事關作業人員的生命安全。傳統鐵塔組立施工，管理手段單一、監測設備簡陋，安全風險高、可靠性低。為了解決高空作業安全監管問題，實時監控鐵塔組立過程、確保懸浮抱桿組塔安全施工，微特技術有限公司針對抱桿組塔作業現場，推出懸浮抱桿作業安全狀態在線監測系統裝置，通過對組塔過程中關鍵節點的吊重、力矩、角度等多參量實時感知，實時監測組塔作業的狀態，實現了對抱桿作業安全狀態實時監測及風險預警，提升了鐵塔組立過程的安全水平。
智能組塔抱桿組立動態在線監測裝置，利用最新的MEMS傳感器技術和無線通信技術，對組塔進行實時監測，當監測的前端數據超過設定闕值，系統能夠通4G網絡(luò )及時將預警信息發送至現地操作終端、項目部監控中心，一旦發現數據異常，則通過警燈、警笛、短信、微信等方式通知相關人員及時處理。

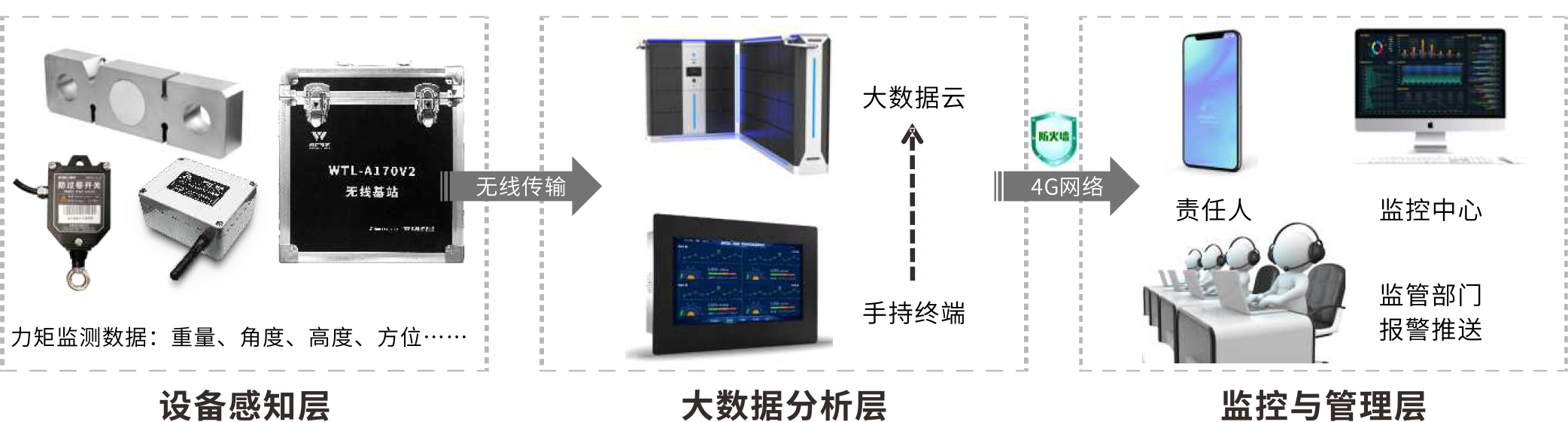

數據信息無線傳輸流程示意圖
